Næste projekt: hinge tracker

[RudiDeltager Neutron star]

Jeg skal måske snart på en lille ferie i de varme lande. Og da jeg ikke gider slæbe EQ5 hovedet med. Og da jeg allerede har diskvalificeret den med latitude klods mod – turen går til ca 8° N bredde, så overvejer jeg følgende lille projekt for at holde de værste abstinenser væk i tilfælde af klart vejr:

http://www.garyseronik.com/?q=node/184

Nogen der har prøvet at lave en lignende? Nogen gode råd på vejen?

/Rudi B. Rasmussen

[Frank LarsenModerator Super Nova]

Det er det der i gamle dage hed en “Barndoor Tracker”.

Den tracker rigtig fint – men den manuelle skal bygges særdeles rigidt da du ellers kommer til at ryste/flytte monteringen hvergang du drejer på skiven.
Bemærk også at den ikke tracker lineært over tid – kun for små åbninger kan du klare dig med ensartede bevægelser af skiven i ensartet tid.

HVis drivakselen er gjort krum, kan man opnå bedre sammenhæng.

Jeg har selv lavet en engang – byggede den avancerede double-arm barndoor som holder en lineær sammenhæng mellem vinkel på himmel og drejning af driv akselen. – Den var dog ikke just til kufferten og var drevet af en steppermotor.

Sørg for at mindske sløret i hængslet mest muligt.

God fornøjelse – det er et sjovt og nemt bygge projekt !

[RudiDeltager Neutron star]

Ja Frank, men en traditionel barn-door tracker er jo som du siger temmelig fyldig. Jeg syntes ideen med denne minimalistiske hængsel var god.

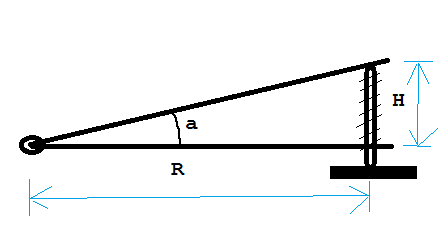

Jeg regnede lidt i toget på vejen hjem og blev lidt overrasket over hvor lidt upræcis den vil være pga uliniariteten, se dette Excel ark.



http://b-rasmussen.dk/astro/hinge/hinge.xlsx



Hvis jeg kan skaffe en lang bolt med 1mm stigning pr omgang og placerer den i 229 mm afstand fra hængslet, så vil 1 omgang / minut give en god tracking, der kun er 1.5 sekund forkert efter 10 minutter. Hmmm… gad vide om jeg har regnet rigtigt?



rudibr2015-02-05 22:23:58

/Rudi B. Rasmussen

[helgeDeltager Giant]

Jeg har tidligere lavet sådan en. Den blev lavet i en ferie i vores sommerhus med det, jeg lige havde ved hånden (blandt andet en ispind ). Den kunne fint “tracke” i flere minutter ved widefield fotos.

Tog disse billeder med den http://northern-stars.dk/milkyway_small.jpg

Tror eksponeringstiden var 3 minutter pr. frame med mit gamle DSLR og et Sigma objektiv.
